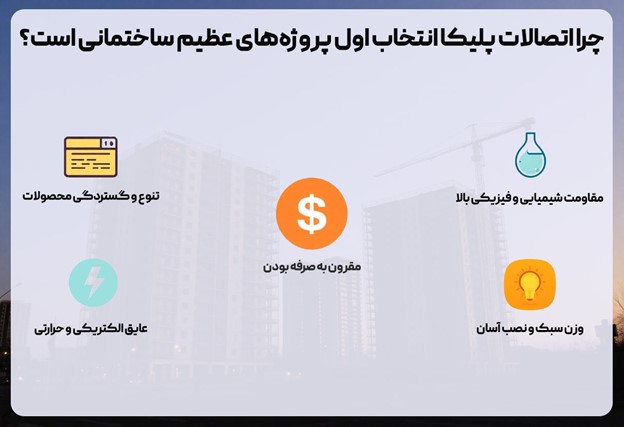

پروژههای ساختمانی بزرگ، اعم از برجهای مسکونی و تجاری، مجتمعهای صنعتی، بیمارستانها، یا مراکز آموزشی، نیازمند زیرساختهای تاسیساتی دقیق، بادوام و کارآمد هستند. در این میان، سیستمهای لولهکشی فاضلاب، آب باران، و تهویه (ونت)، نقشی حیاتی ایفا میکنند و اتصالات لوله پلیکا به دلیل مزایای متعدد خود، به گزینهای استاندارد و پرکاربرد در این پروژهها تبدیل شدهاند. انتخاب صحیح و خرید هوشمندانه این اتصالات، ضامن عملکرد بینقص، طول عمر بالا و کاهش هزینههای نگهداری در درازمدت خواهد بود.

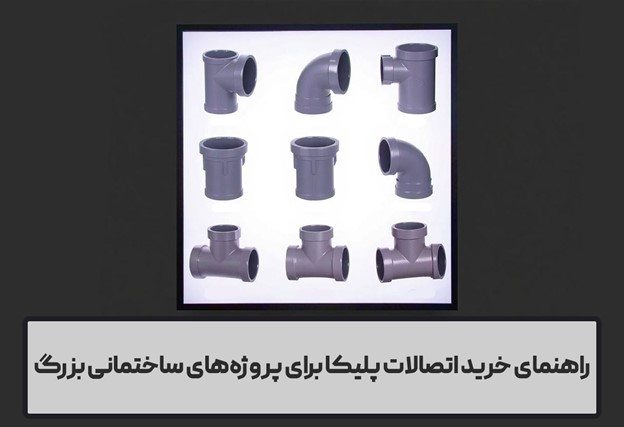

معرفی جامع انواع اتصالات پلیکا مورد نیاز در پروژههای ساختمانی بزرگ:
در ادامه، به معرفی مهمترین و پرکاربردترین اتصالات PVC، همراه با کاربرد آنها در سیستمهای مختلف یک ساختمان بزرگ میپردازیم:
- زانو : برای تغییر جهت مسیر لولهکشی.
- زانو ۹۰ درجه : رایجترین نوع برای ایجاد تغییر مسیر عمود.
- زانو ۴۵ درجه : برای ایجاد تغییر مسیر با زاویه کمتر، که به جریان روانتر سیال کمک میکند.
- زانو ۹۰ درجه دریچه بازدید : زانویی با یک درپوش پیچی که امکان دسترسی به داخل لوله برای بازرسی و رفع گرفتگی را فراهم میکند.
- زانو خم عصایی یا روشویی : بخش خمیده U شکل در سیفونها، برای ایجاد آببند و جلوگیری از ورود گازهای فاضلاب به داخل ساختمان.
- سهراهی : برای ایجاد انشعاب از خط اصلی لوله.
- سهراهی ۹۰ درجه مساوی : هر سه دهانه دارای قطر یکسان هستند و انشعاب با زاویه ۹۰ درجه از خط اصلی جدا میشود.
- سهراهی ۹۰ درجه تبدیلی : قطر دهانه انشعاب، کوچکتر از قطر دهانههای خط اصلی است.
- سهراهی ۴۵ درجه : انشعاب با زاویه ۴۵ درجه از خط اصلی جدا میشود که به جریان آرامتر کمک کرده و از تلاطم جلوگیری میکند.
- سهراهی دریچه بازدید : مشابه زانو دریچه بازدید، امکان دسترسی به داخل لوله از طریق یک درپوش پیچی را فراهم میکند.
- چهارراه : برای ایجاد دو انشعاب از یک نقطه در خط اصلی (اتصال چهار لوله).
- چهارراه ۹۰ درجه مساوی : تمام دهانهها قطر یکسان دارند..
- چهارراه تبدیلی : دهانههای انشعاب میتوانند قطرهای متفاوتی نسبت به خط اصلی یا یکدیگر داشته باشند.
- بوشن : برای اتصال دو لوله به یکدیگر در امتداد هم.
- بوشن ساده : برای اتصال دو لوله با قطر یکسان.
- بوشن تعمیری یا رابط کشویی : فاقد لبه داخلی (ترمز) بوده و امکان حرکت روی لوله را دارد.
- بوشن تبدیلی : برای اتصال دو لوله با قطرهای متفاوت.
- تبدیل: برای تغییر قطر لوله در مسیر.
- تبدیل صاف یا هم مرکز: محور مرکزی هر دو دهانه در یک راستا قرار دارد.
- تبدیل خارج از مرکز : محور مرکزی دو دهانه موازی اما همراستا نیستند.
- درپوش: برای مسدود کردن انتهای یک خط لوله یا یک دهانه اتصال.
- درپوش لوله: برای مسدود کردن انتهای لوله.
- درپوش کور یا ماده : برای مسدود کردن دهانه ماده اتصالات (مانند سهراهی یا زانو دریچه بازدید).
- سیفون : قطعهای U شکل یا S شکل که با نگه داشتن مقداری آب، مانع از ورود بو و گازهای نامطبوع فاضلاب به فضای داخلی ساختمان میشود.
- سیفون P شکل : رایجترین نوع سیفون برای روشویی، ظرفشویی، کفشوی حمام و توالت.
- سیفون S شکل: کاربرد مشابه P-Trap اما با خروجی عمودی به سمت پایین.
- سیفون با دریچه بازدید : دارای درپوش برای دسترسی و تمیز کردن.
- سیفون یک تکه و دوتکه: برخی سیفونها به صورت یکپارچه و برخی دیگر از چند قطعه متصل به هم ساخته میشوند.
- کفشوی : برای جمعآوری آبهای سطحی از کف حمام، آشپزخانه، پارکینگ و … و هدایت آن به سیستم فاضلاب.
- کفشوی با سیفون سرخود: سیفون جزئی از بدنه کفشوی است.
- کفشوی با خروجی جانبی یا عمودی: بسته به محل اتصال به لوله فاضلاب.
- دریچه بازدید : قطعهای مستقل که در نقاط استراتژیک سیستم فاضلاب (معمولاً روی سهراهی یا زانو دریچهبازدید) نصب شده و امکان دسترسی برای بازرسی، شستشو و رفع گرفتگی را فراهم میکند.
ملاحظات کلیدی در انتخاب و خرید اتصالات پلیکا برای پروژههای بزرگ:
پروژههای بزرگ، پیچیدگیها و الزامات خاص خود را دارند. بنابراین، در فرآیند خرید اتصالات باید به نکات زیر توجه ویژه داشت:
- استانداردها و گواهینامهها: اطمینان حاصل کنید که اتصالات خریداری شده دارای نشان استاندارد ملی ایران (ISIRI 9118 برای اتصالات فاضلابی زیرکار و روی کار ساختمان، ISIRI 9119 برای لولههای مورد استفاده در فاضلاب زیرکار و روی کار ساختمان و ISIRI 12142 برای لولههای مورد استفاده در سامانههای آبرسانی تحت فشار و …) و در صورت لزوم گواهینامههای بینالمللی معتبر باشند. این امر کیفیت و عملکرد محصول را تضمین میکند.
- تطابق کامل با نقشههای تاسیساتی: پیش از هرگونه سفارش، نقشههای دقیق تاسیساتی پروژه (شامل سایز، نوع، زاویه و محل دقیق هر اتصال) باید توسط تیم مهندسی بررسی و لیست دقیق اقلام مورد نیاز (MTO – Material Take Off) استخراج شود.
- انتخاب نوع اتصال بر اساس کاربرد:
- فاضلابی (معمولی و نیمهقوی): برای سیستمهای فاضلاب داخلی ساختمان، آب باران و ونت. این اتصالات معمولاً به روش چسبی متصل میشوند.
- فشار قوی: برای خطوط آبرسانی یا کاربردهای خاص صنعتی که نیاز به تحمل فشار داخلی بالاتری دارند. این اتصالات نیز اغلب چسبی هستند اما با ضخامت جداره بیشتر و تحمل فشار بالاتر.
- برند و تولیدکننده معتبر: همکاری با تولیدکنندگان شناخته شده و دارای سابقه درخشان، تضمینکننده کیفیت محصول، پشتیبانی فنی و تامین پایدار کالا در حجم بالا است.
- بررسی نمونه محصول: پیش از نهایی کردن خرید عمده، درخواست نمونه محصول و بررسی کیفیت ظاهری، ابعاد و تلرانسها توصیه میشود.
- شرایط نگهداری و انبارش: با توجه به حجم بالای خرید در پروژههای بزرگ، برنامهریزی برای انبارش صحیح اتصالات در محل پروژه (دور از تابش مستقیم نور خورشید و حرارت زیاد) ضروری است.
چکلیست جامع خرید اتصالات پلیکا برای پروژههای ساختمانی بزرگ:
برای اطمینان از یک خرید موفق و کامل، چکلیست زیر را مد نظر قرار دهید:
- بررسی دقیق نقشههای تاسیساتی و لیست اقلام (MTO):
- آیا تمامی طبقات و بخشهای پروژه پوشش داده شدهاند؟
- آیا سایز، نوع، زاویه و تعداد هر اتصال مشخص و دقیق است؟
- آیا اتصالات خاص مانند رابط انبساطی برای رایزرها در نظر گرفته شدهاند؟
- آیا محل دقیق دریچههای بازدید مشخص شده است؟
- تعیین نوع سیستم و استاندارد مربوطه:
- سیستم فاضلاب (زیرکار، روکار، فشار کاری معمولی/نیمهقوی)
- سیستم آب باران
- سیستم ونت (تهویه فاضلاب)
- سیستمهای خاص (مانند کندانس چیلرها، با در نظر گرفتن دمای سیال)
- اطمینان از تطابق با استانداردهای ملی (مانند ISIRI 9118, 9119)
- لیست کامل انواع اتصالات مورد نیاز:
- در بالا به همراه جزئیات اشاره شد.
- تعیین سایز و تعداد دقیق هر قلم:
- استخراج دقیق از MTO برای هر سایز و نوع اتصال.
- در نظر گرفتن ۱۰-۵% ضریب اطمینان (پِرت و نیازهای پیشبینی نشده).
- انتخاب تولیدکننده/تامینکننده:
- بررسی سابقه و اعتبار تولیدکننده.
- درخواست گواهینامهها و تاییدیههای استاندارد.
- استعلام قیمت از چند تامینکننده معتبر.
- بررسی کیفیت نمونه محصول (در صورت امکان).
- توانایی تامین به موقع و در حجم مورد نیاز پروژه.
- خدمات پس از فروش و پشتیبانی فنی.
- برنامهریزی لجستیک و انبارداری:
- هماهنگی برای زمانبندی تحویل کالا به محل پروژه.
- پیشبینی فضای مناسب و سرپوشیده برای انبارش اتصالات.
- محافظت از اتصالات در برابر نور مستقیم خورشید، حرارت و آسیبهای فیزیکی.
- کنترل کیفیت در زمان تحویل:
- بررسی تطابق کالای تحویلی با سفارش (نوع، سایز، تعداد).
- بازرسی چشمی برای هرگونه آسیبدیدگی یا نقص ظاهری.
سخن پایانی:
انتخاب و خرید اتصالات پلیکا برای پروژههای ساختمانی بزرگ، فرآیندی است که نیازمند دقت، دانش فنی و برنامهریزی صحیح است. با استفاده از این راهنما و چکلیست ارائه شده، میتوانید با اطمینان بیشتری نسبت به تامین اتصالات مورد نیاز پروژه خود اقدام کنید. به یاد داشته باشید که سرمایهگذاری در اتصالات باکیفیت و استاندارد، به معنای تضمین عملکرد پایدار و کاهش هزینههای آتی نگهداری و تعمیرات سیستمهای تاسیساتی ساختمان شما خواهد بود. ما به عنوان تولیدکننده اتصالات پلیکا، همواره آماده ارائه مشاوره تخصصی و تامین محصولات با بالاترین سطح کیفیت برای پروژههای شما هستیم.
